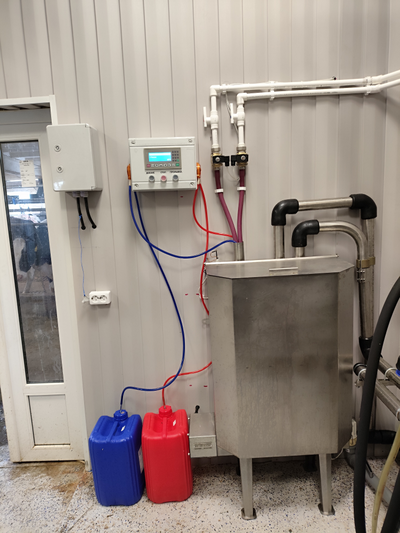

Контроллер для промывки доильного зала/ЛДУ

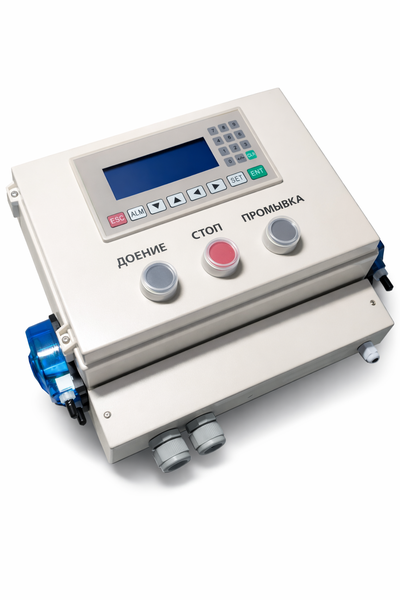

Панель оператора на русском языке с физическими (не сенсорными) кнопками для индикации процессов и внесения изменений в настройки + 3 кнопки для конечного пользователя: Доение, СТОП, промывка.

3 цикла промывки (Предварительная промывка теплой водой, основная промывка с циркуляцией и моющими средствами и ополаскивание холодной водой.

10 NO реле до 5А Позволяют управлять

1. Вакуумный насос

2. Клапан холодной воды

3. Клапан горячей воды

4. Клапан циркуляции/слива

5. Инжектор воздуха

6. Подогрев (контактор ТЭНов)

7. Дозирующий насос с щелочью

8. Дозирующий насос с кислотой

9. Управление молочным насосом

10. Управление теплообменником

11. Дренажный клапан (позволяет сливать воду из бака)

12. Вторая ступень вакуума

13. Дополнительное реле при включении доения

14. Дополнительное реле при включении промывки

15. Дополнительное реле при включении вакуумного насоса

Логично возникает вопрос: если всего 10 реле, то почему 15 выходов?

В нашем автомате промывки есть уникальная функция назначения выходных сигналов.

Особенности:

Логику работы циркуляционного и дренажного клапана можно изменять в настройках, что позволяет применять как нормально закрытые клапана, так и нормально открытые.

Автоматическое чередование моющих средств, которое вы можете игнорировать и выбирать нужную вам промывку вручную без входа в режим настроек.

Запуск ополаскивания по расписанию. До 4 раз в сутки автомат промывки может автоматически запускать ополаскивание в заданное время, если находится в режиме ожидания или в режиме завершенной промывки. Ближайший автозапуск вы легко можете отменить без входа в режим настроек.

Отложенное ополаскивание. После циклов предварительной и основной промывки автомат промывки не запустит ополаскивание, а будет ждать, когда оператор нажмет кнопку продолжить промывку или включится ополаскивание по расписанию.

Разная логика управления подогревом: без датчика уровня (например, если ТЭНы находятся все время под водой и никогда не осушаются) Подогрев будет включен через минуту после начала наполнения бака. С датчиком уровня ТЭНов: подогрев будет включен, как только уровень будет достигнут уровень датчика ТЭНов. По верхнему уровню: Подогрев будет включен, как только бак наполнится, вода отключится, и промывка не начнется пока не будет достигнута заданная температура или не закончится время подогрева.

Управление теплообменником осуществляется в 2 режимах на выбор: Реле управления теплообменником включится параллельно с вакуумным насосом в режиме дойки и отключится, когда доение будет закончено. Или при наличии обратной связи от молочных насосов реле управление теплообменником включится на заданное в настройках время при включении доения, а затем будет включаться, как только молочный насос сработает и будет включено пока насос работает + время задержки на отключение.

Управление молочным насосом: Автомат промывки может включать молочный насос после каждого цикла промывки на определенное время для осушения молокоприемного узла. Также можно настроить включение молочного насоса принудительно во время циркуляционной промывки (после первого срабатывания или через заданное время)

Концевой выключатель позволяет предотвратить включение промывки или ее остановить (поставить на паузу) если шланг не подключен к системе промывки, а также отключает вакуумный насос если во время доения шланг подключили к системе промывки.

Ограничение температуры предварительной промывки и дополнительное время работы для клапанов холодной и горячей воды: Ограничение температуры позволяет отключать клапан горячей воды для снижения расхода горячей воды, а дополнительное время работы клапанов холодной и/или горячей воды позволяет увеличить количество воды необходимое для промывки.

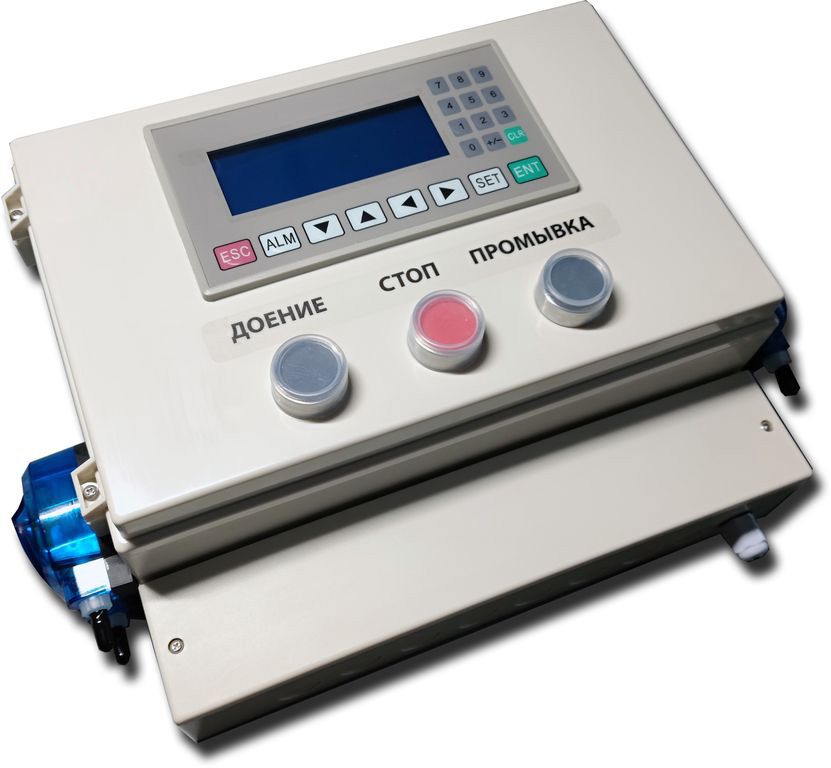

Всего три кнопки: Доение, СТОП, Промывка.

Каждая кнопка имеет дополнительные функции: Кнопкой «Доение» во время режима доения можно включать молочный насос, а кнопкой «промывка» можно включать инжектор воздуха на определенное время (например, если он установлен возле постов промывки сразу после пыжезасылателя, для того чтобы автоматически прогнать пыж).

Кнопкой «доение» во время промывки можно также включать молочный насос, а кнопкой «промывка» пролистывание циклов промывки.

Автоматический перезапуск режимов доения и промывки после отключения электропитания. Промывка начнется не с начала, а с прерванного цикла.

Таймеры обратного отсчета времени промывки для каждого цикла, а также при выборе промывки или ополаскивания автомат промывки укажет примерное время промывки, основываясь на времени предыдущей промывки или ополаскивания.

Журнал на 100 событий, который в точности до секунды отображает такие события и аварии как:

Доение началось и закончилось.

Какая промывка, с щелочью или кислотой или ополаскивание была включена.

Завершена промывка или прервана.

Перезапуск промывки или доения после отключения питания.

Сработал концевой выключатель.

Нет воды при промывке (вода в бак не поступила за заданное время)

Остаток воды в баке (прошло слишком мало времени от начала наполнения до срабатывания датчика верхнего уровня)

Нет нагрева (Температура в баке во время подогрева не достигла заданного значения за отведенное время)

Низкая температура промывки

Сработал автомат защиты

Меню диагностики и настройки выходов:

Вы можете переназначить или продублировать выходные сигналы на нужные вам реле.

Вы можете включать каждый выход для проверки его работоспособности.

Вы можете проверить входные сигналы.

Во время тревоги надпись о нештатной ситуации дублируется звуковым сигналом, который можно отключить, не прерывая процесса промывки или доения.

В общем, более 50 настроек на все случаи, которые позволяют адаптировать автомат промывки в любую систему промывки. Для изменения настроек не нужно никаких программаторов, только сервисный пароль. Все изменения настроек происходят с панели оператора, а для включения доения и выбора промывки служат дополнительное кнопки.
